分爐計量系統說明書

一、本系統原理

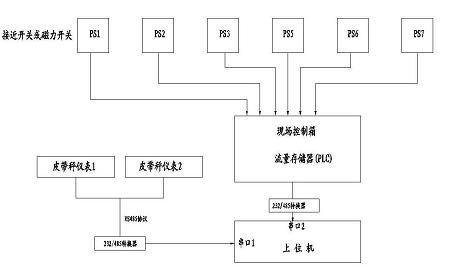

本分爐計量系統主要通過皮帶秤儀表的計量結合現場接近開關和磁力開關的配合來實現對入爐煤的分別計量。具體實現是當皮帶秤儀表累計量發生變化時，程序開始計量，經過一定時間到達各爐的延遲，再依據PLC傳來的各個開關信號的狀態來判斷煤的流向，及狀態持續時間來決定入煤量。

其中，PS1為8A皮帶檔板信號，PS2為119CX檔板位置信號，PS3為119CX小車位置信號。
     PS5為8B皮帶檔板信號，PS6為219CX檔板位置信號，PS7為219CX小車位置信號

四、注意事項：
   1、不要隨意修改工控機時鐘，系統根據工控機的時鐘來?yè)Q班、保存數據、清各班、各倉累計，如果時鐘變換，各項數據都會受到影響。
   2、同樣不要在換班時退出程序，不要在上煤時退出程序，這樣會丟掉數據，造成計量不準確。
   3、要注意工控機后面的485轉換器的電源，因?yàn)闆]有電源485轉換器無法正常工作，數據就無法采集。
   4、工控機各組成部分不要帶電拔插，以防止造成工控機或其部件損壞。
   5、不要修改儀表的內部設置及通訊板跳線，否則會影響儀表通訊。
   6、每次操作過程完成后，都要把退出，使系統中只有主界面在運行。
   7、保證現場接線箱不間斷供電。
   8、經常檢查各接近開關是否接觸良好，是否完好無損。
   9、確保轉換器與計算機的通訊線纜要接在A53轉換器的RS232接口上，不要錯接在另一側的RS422/485接口上。
